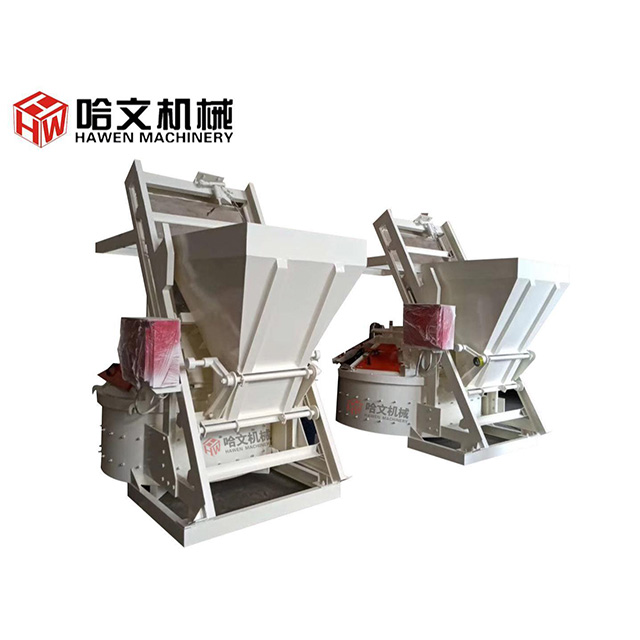

La bétonnière planétaire est largement utilisée dans le domaine de l'usine de blocs de béton, de la centrale à béton prête à l'emploi, du mortier sec, du mortier humide.Il a la caractéristique d'une structure compacte, d'une transmission en douceur, d'un fonctionnement et d'un entretien faciles, d'excellentes performances.
Le mélangeur se compose du système ci-dessous :
Système d'engrenage
Le système d'engrenage se compose d'un moteur et d'un engrenage à surface durcie, équipé d'un accouplement élastique ou d'un couple hydraulique entre le moteur et le réducteur.La boîte de vitesses nouvellement améliorée avec moins de bruit, un couple plus long et plus durable.Même dans des conditions de production strictes, la boîte de vitesses peut distribuer la puissance efficacement et uniformément à chaque mélange et appareil, assurant un fonctionnement normal, une stabilité élevée et un faible entretien de la bétonnière.
Dispositif de mélange
Le mélange obligatoire est réalisé par des mouvements composites d'extrusion et de renversement entraînés par des planètes et des pales en rotation.Les lames de mélange sont conçues dans une structure en parallélogramme, qui peut être tournée à 180 degrés pour être réutilisée selon le client afin d'augmenter la durée de vie. Un grattoir de décharge spécialisé a été conçu en fonction de la vitesse de décharge afin d'augmenter la productivité.
Dispositif de décharge
La porte de décharge peut être ouverte par pneumatique ou hydraulique, le nombre de portes de décharge maximum à trois et un dispositif d'étanchéité spécial sur la porte de décharge assurer l'étanchéité ferme et un contrôle fiable.
Dispositif de levage
La porte d'alimentation de la bétonnière sera ouverte automatiquement lors du déchargement et fermée lorsque la trémie du palan à benne basculante descendra.
Porte de maintenance et dispositif de sécurité
Pour des raisons de sécurité, un capteur haute fiabilité et sensibilité est installé dans la porte d'accès, pour assurer la sécurité et la commodité lors de la maintenance.
Spécification technique pour Bétonnière planétaire | ||||||
Article | Unité | MP330 | MP500 | MP750 | MP1000 | MP1500 |
Volume d'alimentation nominal | L | 500 | 750 | 1125 | 1500 | 2250 |
Volume de décharge nominal | L | 330 | 500 | 750 | 1000 | 1500 |
Quantité de décharge | kg | 800 | 1200 | 1800 | 2400 | 3600 |
Pouvoir de mélange | kW | 15 | 18.5 | 30 | 37 | 55 |
Puissance de décharge | kW | 2.2 | 2.2 | 2.2 | 3 | 3 |
Grattoir latéral | N° | 1 | 1 | 1 | 1 | 1 |
Racleur de décharge | N° | 1 | 1 | 1 | 1 | 1 |
Poids (T) | kg | 1900 | 2900 | 4200 | 5500 | 6500 |
Pour le mélangeur planétaire 750L, il peut être chargé directement dans un conteneur de 40 pieds, tandis que pour le mélangeur planétaire 1000L, il doit être placé sur un support puis chargé dans un conteneur de 40 pieds.
Il existe deux conceptions de système de levage pour transporter le matériau de la machine de dosage au mélangeur planétaire, l'un est le système de trémie de levage Skip, l'autre utilise une bande transporteuse.
